モノコック構造とは？ 【車買取の豆知識】 メリット・デメリット、具体例をご紹介！

皆さんは「モノコック構造」という言葉を聞いたことはありますか？
自動車や飛行機など、私たちの身近な製品に採用されている重要な技術です。
この記事では、自動車におけるモノコック構造の基本的な仕組みから、そのメリット・デメリット、そして具体的な活用事例までを分かりやすく解説いたします。

※廃車買取についてはこちらから

モノコック構造とは？ 基本的な定義と仕組み

モノコック構造は、航空機や自動車の設計において重要な役割を果たす構造形式です。
その定義と仕組みを理解することは、自動車についての技術的な知識を深める一助となるでしょう。

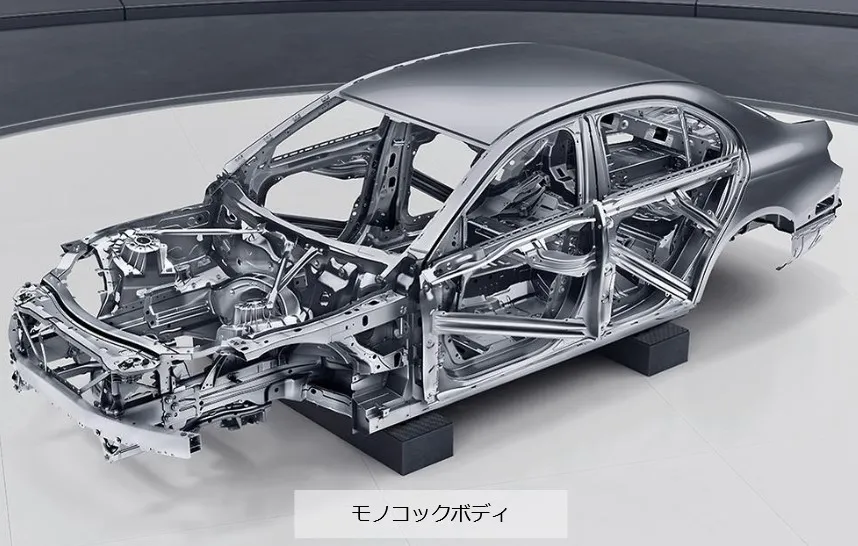

モノコック構造の定義

モノコック構造とは、外皮（スキン）が構造を支える役割を担う構造形式のことです。
日本語では「単殻構造」とも呼ばれます。 骨格となるフレームを持たず、外側のシェル全体で強度を保つのが特徴です。 この構造は、軽量化と高い強度を両立できるため、様々な分野で採用されています。

モノコック構造の仕組み

モノコック構造では、外皮が応力を受け止め、構造を支えます。
この外皮は、金属板や複合材料などで作られ、適切な形状と厚さを持つように設計されています。
応力は外皮全体に分散されるため、局所的な負荷による破損を防ぎ、高い強度を保つことが可能です。 例えば、飛行機の胴体や自動車のボディは、このモノコック構造を採用しており、外部からの力に対して高い耐久性を持っています。

モノコック構造は、その構造的特性から、軽量化、安全性向上、製造効率の向上に貢献します。

参考：CAD資格のCADデザインマスター認定試験 | 日本デザインプランナー協会【JDP】

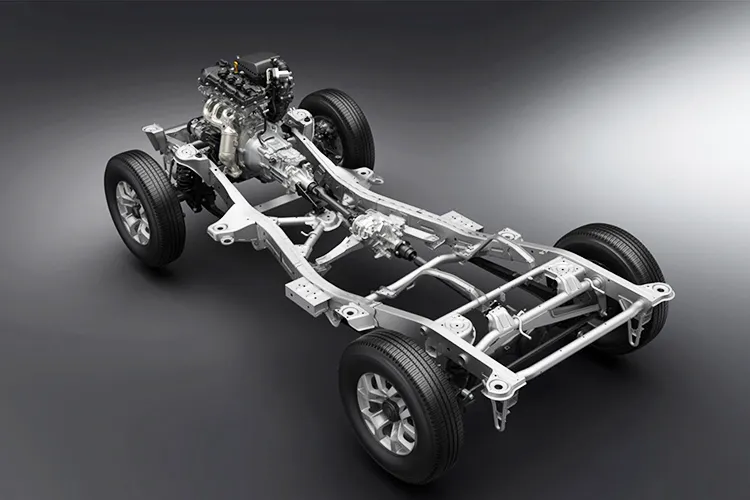

ラダーフレーム方式とは

「モノコック方式」が登場する以前には主流であった「ラダーフレーム方式」についても知っておきましょう。

ラダーフレーム方式とは、自動車の車体構造の一種であり、モノコック構造とは対照的なものです。 別名「はしご型フレーム」とも言われるこの方式は、堅牢なフレーム（はしご状の骨組み）の上に、ボディを搭載する構造をしています。 フレームが車体の強度を担い、外部からの衝撃を吸収する役割を果たします。

デメリットとしてはモノコック方式と比較すると、車体が重くなりがちで、重心も高くなってしまうことや頑丈すぎるために衝撃が人体に伝わりやすくなることがあります。

モノコック構造のメリット

モノコック構造は、その構造的特性から、様々なメリットをもたらします。
特に、軽量化と高い剛性の両立は、自動車や航空機の設計において非常に重要な要素です。

軽量化による燃費向上や運動性能の向上

モノコック構造の大きなメリットの一つは、軽量化を実現できることです。 従来のフレーム構造と比較して、モノコック構造は部品点数を減らし、構造体全体の重量を抑えることが可能です。

軽量化は、燃費性能の向上に直結します。 車体の重量が軽くなれば、同じ距離を走行するのに必要なエネルギーが少なくなり、燃料消費量を削減できます。 航空機においても、軽量化は運航コストの削減に貢献します。 また、軽量化は運動性能の向上にもつながります。 車体の慣性が小さくなるため、加速性能やコーナリング性能が向上し、よりキビキビとした走行が可能になります。

高い剛性による安全性向上

モノコック構造は、高い剛性も実現します。 車体全体で外部からの力を受け止めるため、衝撃を効果的に分散し、車体の変形を抑制することができます。 これは、衝突時の乗員保護に非常に重要です。

高い剛性は、操縦安定性の向上にも貢献します。 車体のねじれや歪みを抑えることで、サスペンションの性能を最大限に引き出し、より安定した走行を実現します。 航空機においても、高い剛性は、飛行中の機体の安定性を保つために不可欠です。

モノコック構造のデメリット

モノコック構造は多くの利点を持つ一方で、いくつかのデメリットも存在します。
これらの欠点を理解しておくことで、モノコック構造の適切な評価と、より良い製品理解に繋がります。

修理の難しさ

モノコック構造は、一体成型に近い形で製造されるため、損傷した場合の修理が複雑になる傾向があります。 従来のフレーム構造のように、損傷した部分だけを交換することが難しく、広範囲にわたる修理が必要になることがあります。

例えば、自動車のボディが衝突事故で大きく損傷した場合、モノコック構造では、損傷部分の切断、新たなパーツの溶接、再塗装といった工程が必要になります。 修理には高度な技術と専門的な設備が必要となり、修理費用が高額になることもあります。

また、修理に時間がかかることもデメリットの一つです。 部品の調達や修理工程に時間がかかることで、車両の使用ができなくなる期間が長くなる可能性があります。 このことは、自動車や航空機の利用者に経済的な負担を強いることにも繋がります。

コスト

モノコック構造は、製造コストが高くなる傾向があります。 複雑な形状を実現するための金型や製造技術が必要となり、初期費用が高くなるためです。

特に、少量生産の製品においては、金型費用の負担が大きくなり、製品単価が高くなる可能性があります。 航空機のように、高度な技術と厳しい品質管理が求められる製品では、製造コストはさらに高くなる傾向にあります。

しかし、自動車のような大量生産においては、モノコック構造の製造効率の高さが活かされ、結果的にコストを抑えることができる場合が多いです。 近年の自動車産業では、モノコック構造の採用が進み、製造技術の革新により、コスト削減も実現されています。

モノコック構造のデメリットを理解することは、製品の選択や利用において、非常に重要です。 修理費用や製造コストを考慮し、製品の特性を正しく評価することで、より最適な選択が可能になります。

モノコック構造の具体例

モノコック構造は、その優れた特性から、様々な製品に採用されています。 自動車、航空機、さらにはその他の分野でも、モノコック構造の恩恵を受けている製品は数多く存在します。 どのように活用されているのか、具体的に見ていきましょう。

自動車

自動車は、モノコック構造が広く採用されている代表的な製品です。 車体の骨格と外板を一体化することで、軽量化と高剛性を両立しています。

モノコック構造を採用することで、車の重量を減らすことができます。 軽量化は、燃費性能の向上に繋がり、より少ない燃料で長い距離を走れるようになります。 また、運動性能も向上し、加速性能やコーナリング性能が向上します。

さらに、モノコック構造は衝突時の安全性を高める効果もあります。 車体全体で衝撃を吸収・分散し、乗員へのダメージを軽減します。 近年では、衝突安全性能を高めるために、高張力鋼板やアルミニウム合金などの新素材が積極的に用いられています。 これらの素材とモノコック構造の組み合わせにより、より安全な車が実現されています。

航空機

航空機も、モノコック構造が不可欠な製品です。 飛行機の胴体や翼は、モノコック構造で作られています。 機体の軽量化と高い強度を両立し、安全な飛行を可能にしています。

航空機においては、軽量化は燃費効率に大きく影響します。 モノコック構造を採用することで、機体の重量を抑え、燃料消費量を削減することができます。 燃料コストの削減は、航空会社の運航コストを低減し、航空運賃にも影響を大きな与えます。

また、モノコック構造は、機体の強度を高め、飛行中の安全性を確保します。
外部からの力や気圧の変化に耐え、機体の変形を防ぎます。。 航空機は、厳しい環境下で使用されるため、高い耐久性が求められます。 モノコック構造は、その要求に応えるために重要な役割を果たしていると言えるでしょう。

その他の製品

モノコック構造は、自動車や航空機だけでなく、様々な製品に応用されています。 例えば、自転車のフレームや、レーシングカーのボディ、さらには建築物の一部にも採用されています。

自転車のフレームにモノコック構造を採用することで、軽量化と剛性アップを実現し、走行性能を向上させることが可能です。 レーシングカーでは、モノコック構造は、ドライバーの安全性を確保しつつ、高い運動性能を発揮するために重要な役割を担っています。

建築分野においては、モノコック構造は、建物の強度を高め、デザインの自由度を向上させるために利用されています。 例えば、ドーム型の建築物や、特殊な形状の建物の構造に採用されることがあります。

モノコック構造は、今後も様々な分野で活用され、製品の性能向上に貢献していくことが期待されています。

モノコック構造と他の構造との比較

モノコック構造と他の構造を比較することで、それぞれの特徴や利点、そして適用される状況を理解できます。 主な比較対象として、フレーム構造を取り上げ、その違いを詳しく見ていきましょう。

フレーム構造との違い

フレーム構造は、車体や機体の骨格となるフレーム（骨組み）に、外板を取り付けて構成されます。 このフレームが、車体全体の強度を支える役割を果たします。

フレーム構造のメリットは、高い強度と耐久性です。 外部からの衝撃をフレーム全体で受け止めるため、高い安全性を確保できます。 また、修理が比較的容易であることも特徴です。 損傷した部分だけを交換できるため、修理費用を抑えることが可能です。

一方、フレーム構造のデメリットは、重量が増加しやすいことです。 フレーム自体が重いため、車体全体の重量が増加し、燃費性能や運動性能が低下する可能性があります。 また、製造コストが高くなる傾向もあります。

モノコック構造と比較すると、フレーム構造は、強度と耐久性を重視する大型車両や、オフロード車などに適しています。 例えば、トラックやバス、一部のSUVなどには、フレーム構造が採用されています。

モノコック構造は、軽量化と高剛性を両立できるため、自動車や航空機など、様々な分野で採用されています。 軽量化による燃費性能の向上や運動性能の向上が期待できるため、近年では、より多くの車種でモノコック構造が採用されています。

モノコック構造とフレーム構造は、それぞれ異なる特徴を持っています。 製品の用途や目的に応じて、適切な構造が選択されます。 どちらの構造も、製品の安全性と性能を向上させるために重要な役割を果たしています。

モノコック構造に関するQ&A

モノコック構造に関するQ&A

モノコック構造について、よくある質問とその回答をまとめました。疑問を解消し、理解を深めるのに役立ててください。

Q1: モノコック構造とは何ですか？

A: モノコック構造とは、外皮（スキン）が構造を支える構造形式のことです。 骨格となるフレームを持たず、外側のシェル全体で強度を保つのが特徴です。

Q2: モノコック構造のメリットは何ですか？

A: 軽量化、高い剛性による安全性向上、製造効率の向上が主なメリットです。 軽量化により燃費が向上し、運動性能も高まります。 また、車体全体の強度が高まることで、衝突時の安全性が向上します。

Q3: モノコック構造のデメリットは何ですか？

A: 修理の難しさ、コストが主なデメリットです。 損傷した場合の修理が複雑になりやすく、修理費用が高額になることがあります。 また、製造に高度な技術が必要なため、コストが高くなる傾向があります。

Q4: モノコック構造はどのような製品に使われていますか？

A: 自動車、航空機、自転車のフレーム、レーシングカーのボディなど、幅広い製品に採用されています。 これらの製品は、軽量化と高い強度を両立する必要があるため、モノコック構造が適しています。

Q5: モノコック構造とフレーム構造の違いは何ですか？

A: フレーム構造は、骨格となるフレームに外板を取り付けて構成されます。
一方、モノコック構造は、外皮が構造を支えます。 フレーム構造は高い強度と耐久性がありますが、重量が増加しやすいというデメリットがあります。
モノコック構造は、軽量化と高剛性を両立できるのが特徴です。

Q6: モノコック構造の安全性は？

A: モノコック構造は、高い剛性により、衝突時の安全性を高めます。
車体全体で衝撃を吸収・分散し、乗員へのダメージを軽減します。
近年では、衝突安全性能を高めるために、高張力鋼板やアルミニウム合金などの新素材が積極的に用いられています。

Q7: モノコック構造の今後の展望は？

A: 今後、モノコック構造は、新素材や設計技術の進化により、さらに軽量化、高強度化が進むと期待されています。 また、電気自動車（EV）などの次世代モビリティにおいても、モノコック構造が重要な役割を果たすと考えられます。

車の買取ならソコカラにお任せください！

ソコカラでは、どんな状態の車でも買取可能です。 車買取や廃車買取を検討している方は、ぜひ一度ご相談ください。 専門スタッフが親切丁寧に対応いたします。

まとめ

本記事ではモノコック構造について解説してきました。
その定義、メリット・デメリット、そして具体的な活用例を通じて、モノコック構造への理解を深めていただけたかと思います。
軽量化、安全性向上に貢献する一方で、修理の難しさやコストといった課題も存在します。
自動車や航空機をはじめ、様々な製品に採用されているモノコック構造の知識は、技術的な理解を深める上で非常に役立ちます。
この記事が、自動車の構造に対する理解への一助となれば幸いです。
